SUMO L=1890mm - 3C diepte=115 h=240 drop=220
st
Omschrijving
BFS en SUMO geveldragers worden toegepast voor het ondersteunen van gevelmetselwerk ter hoogte van horizontale uitzettingsvoegen, uitspringend metselwerk, hoekramen en dagmaten die te groot zijn voor een stalen latei.
Voordelen
- Mogelijkheid tot onzichtbare verwerking met rollaagbeugels of ondergelijmde gevelsteen
- Licht, eenvoudig en snel te monteren
- Traploze regeling
Kenmerken
- Geproduceerd uit verzinkt staal volgens NBN EN ISO 1461
- Variante in RVS 304 of 316
- Dunne profilering voor quasi onzichtbare verwerking
- Op aanvraag polyester poedercoating te verkrijgen in om het even welke RAL-kleur (± 5 werkdagen extra)
- Onzichtbare verwerking mogelijk met meerdere types rollaagbeugels

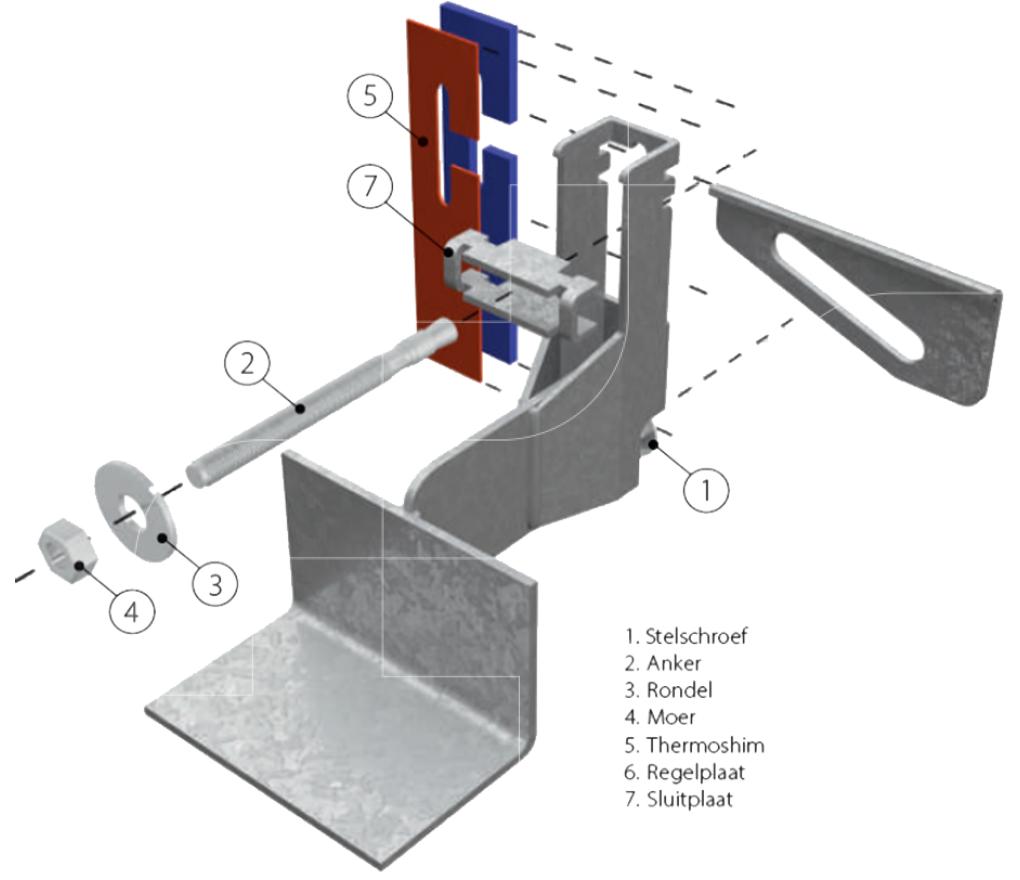

Werkwijze
- Bij het ontwerp is uitgegaan van een centrale positionering van de verankering t.o.v. het centrale sleufgat in de console
- Door het verschuiven van de regelplaten kan de geveldrager + of – 20 mm in de hoogte worden bijgesteld
Opmerking
Neem gerust vrijblijvend contact met ons op voor meer informatie en advies over welke geveldrager het beste past bij uw project.

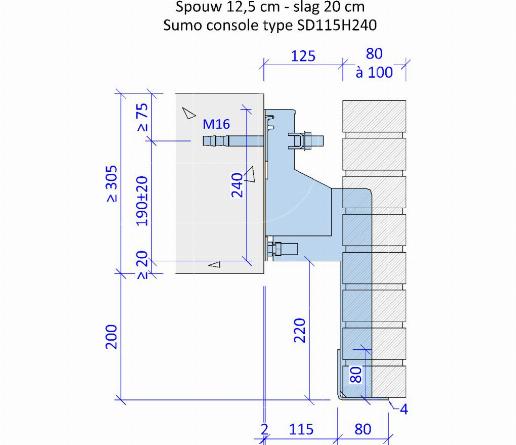

Technische gegevens
- Dikte baksteen
- standaard
- Spouwbreedte
- 12.5 cm
- Slag tussen beton en baksteen
- 20 cm
- Min. hoogte betonbalk
- 30.5 cm
- Lengte
- 1890 mm
- Hoeklijn hoogte
- 80 mm
- Hoeklijn breedte
- 80 mm
- Hoeklijn dikte
- 4 m
- Hoogte
- 240 mm
- Diepte
- 115 mm
- Drop
- 220 mm
- Diameter anker
- 16 mm
- Gewicht
- 15.4 kg
