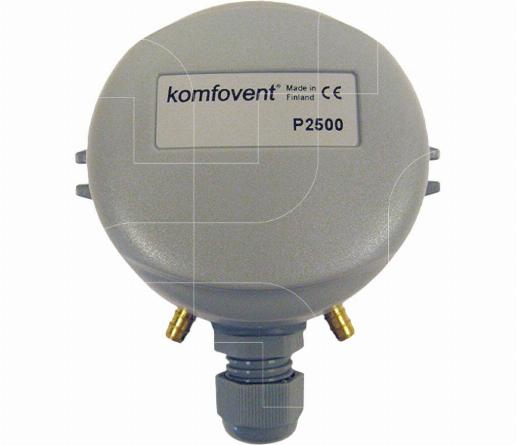

VAV-1 / VAV-controle d.m.v. druksensor P2500

Omschrijving

De druksensor wordt voornamelijk gebruikt in VAV-systemen, door op het verste punt in de installatie de druk te meten met behulp van deze sensor kan de ventilatie-unit accurater zijn luchtdebiet bijsturen. Wanneer de VAV-kleppen openen of sluiten dan veranderd ook de druk in het hoofdkanaal. Deze drukwijziging zal doorgestuurd worden naar de unit die hierop reageert.

Single flow VAV Management: 1 druksensor P2500 is nodig. Single-flow VAV is gestuurd door een druksensor op het einde van het pulsie kanaal. (master air flow). De andere luchtstroom is synchroon geregeld met de eerste luchtstroom.

Dual stream VAV Management: 2 druksensoren P2500 zijn nodig. In deze modus zijn de luchtstromen afzonderlijk gestuurd door aparte druksensoren.
